FSE- und GRE-Artefakt

SYSTEM: MR 0,35T Ovation

Krankenhaus: Daqing Oilfield General Hospital

PROBLEM/SYMPTOM

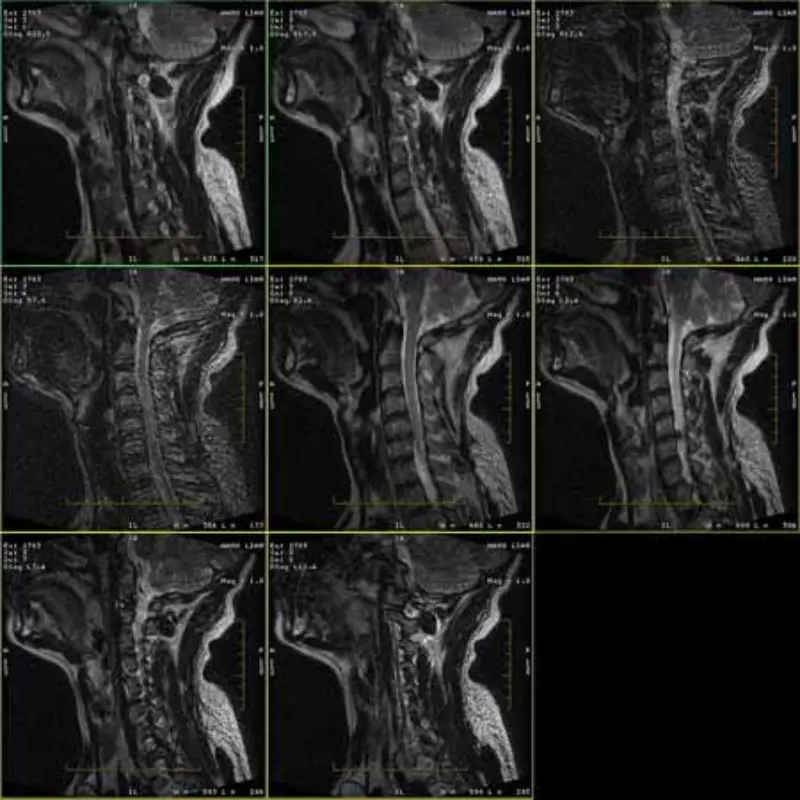

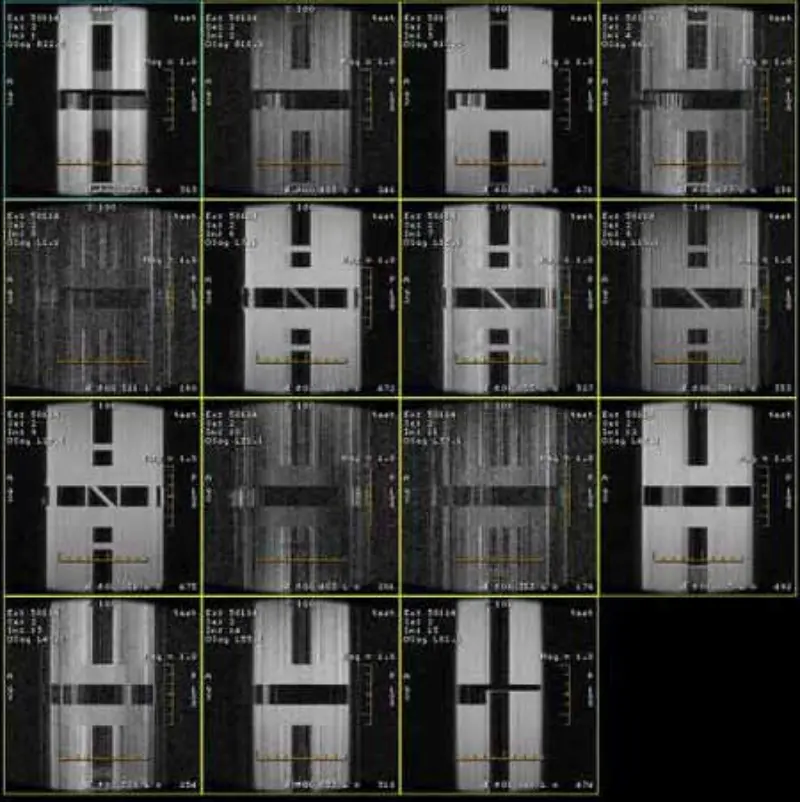

Die Bilder der FRFSE- und GRE-Protokolle weisen Geisterbilder auf und manchmal erscheinen Bilder mit niedrigem SNR in einer Serie. Aber SE-Protokollbilder sind normal.

Bitte schauen Sie sich die Bilder an.

PROBLEMLÖSUNGSVERLAUF/HINWEIS

1. Diese Artefakte treten nur im Image der FRFSE- und GRE-Protokolle auf, jedoch im SE-Protokoll

Bilder erscheinen nie. Führen Sie eine Kopf-SPT-Schnellprüfung durch, das Kopf-SNR ist marginal (ca. 8,2).

2. Überprüfte die HF-Tür, die Beleuchtungsleistung, die TCU-Stromversorgung, die PAC-Stromversorgung und das Magnetdisplay, alles in Ordnung.

3. Die Gradientenverstärker, Filter auf SRU und Kabel wurden ausgetauscht. Das Artefakt tritt immer noch in denselben Protokollen auf.   Seite 3 von 3

4. Testen Sie die folgenden Teile an einem anderen Standort, alles in Ordnung. das Gradienten-Netzteil, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS und Kopfspule

5. Überprüfen Sie die Eigenschaften der DD-Diode, der DD-Kabel und der Hochspannung, alles normal.

6. Deaktivieren Sie die HF-Signalausgabe von UCERD. Das Artefakt ist verschwunden.

7. Empfänger und Empfangskabel tauschen und MA umgehen, das Problem bleibt bestehen.

8. Zerlegen Sie die Körperspule, platzieren Sie sie außerhalb des Magneten, schließen Sie alle Kabel an und scannen Sie erneut. Es sind immer noch Artefakte vorhanden.

9. Wir überprüfen die Stromversorgung und die Erdung und stellen fest, dass der Erdungsstecker am PP (Magnetraum) sehr locker ist. Wir ziehen es fest und scannen erneut, das SNR des Kopfes hat sich verbessert

(Kopf-SNR: 8,9)

GRUNDURSACHE/LÖSUNG

Schließlich stellen wir fest, dass jemand ein Kabel von einem der drei stromführenden Kabel der MR-Gerätestromversorgung angeschlossen hat

Lieferung außerhalb der MR-Abteilung ohne Genehmigung. Nachdem Sie das Kabel entfernt und erneut gescannt haben, ist das System wieder normal und das Kopf-SNR beträgt 9,3.

Die Qualität der Stromversorgung wirkt sich also auf die Bildqualität aus.
