Fehlerbehebung für 8-Kanal-Herzspule mit niedrigem SNR

PROBLEM/SYMPTOM

Bei Verwendung des 8-Kanal-Herzspulenscans ist das Bild-SNR nicht gut. Beim manuellen Scannen wird festgestellt, dass das Signal sehr schwach ist.

GRUNDURSACHE/LÖSUNG

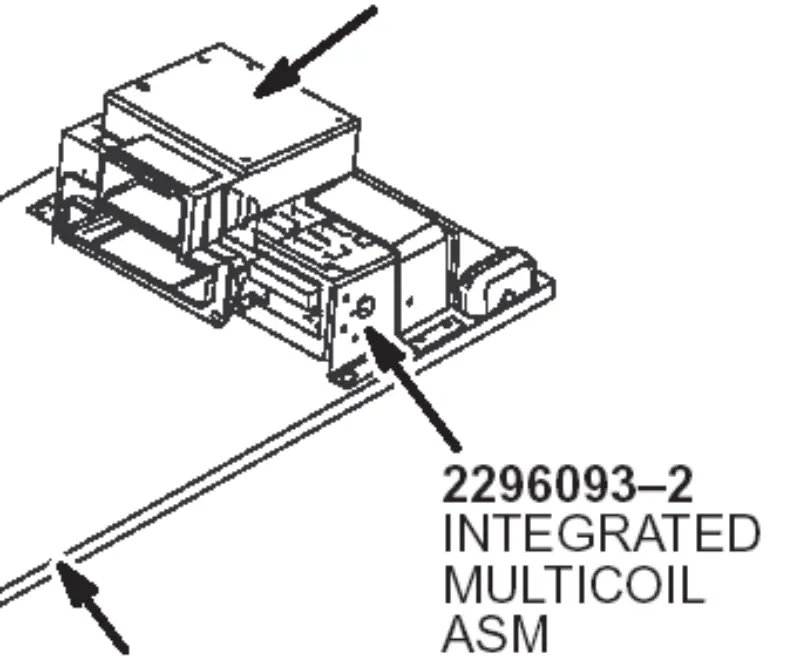

Integriertes Multicoil-ASM-Motherboard defekt. (Dynatron, IC: HC105)

PROBLEMLÖSUNGSVERLAUF/HINWEIS

1. 8-Kanal-Herzspulen-Lauftest-SNR verwenden, alle Kanäle schlagen fehl.

2. Verwenden Sie MCRT-Tools, um das 8-Kanal-SNR zu überprüfen und alle Kanäle zu prüfen. Dann muss die Spule ein Problem haben.

3. Neue Spule bestellen, aber das Problem ist dasselbe. Bild auch niedriges SNR.

4. Überprüfen Sie die Modulantriebsleistung und alle Kanäle der STIF- und IRF-E/A-Karte. Der

8 Kanäle sind in Ordnung.

5. Ersetzen Sie das integrierte Multicoil-ASM durch das Bild eines 8-Kanal-Herznormals.

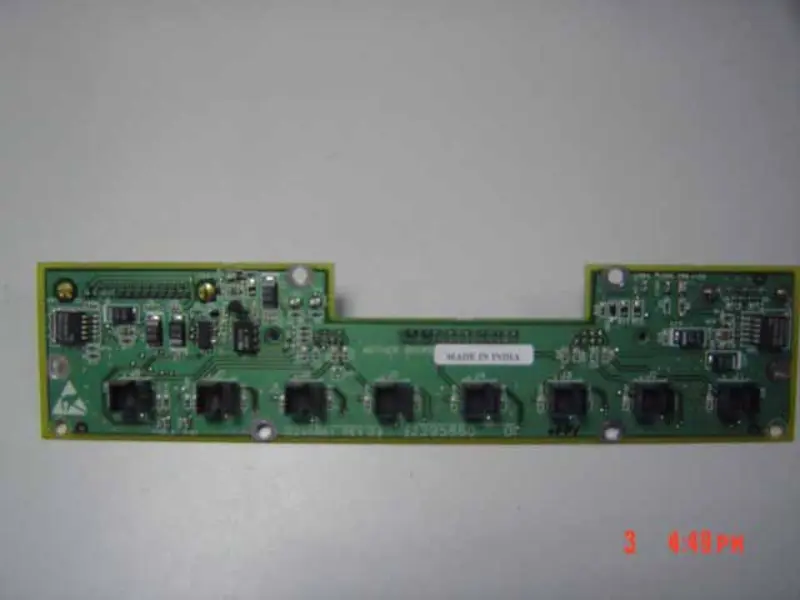

6. Überprüfen Sie die Hauptplatine und stellen Sie fest, dass HCT04 (6反向器) und ein Dynatron defekt sind.

Lernen:

Wenn wir festlegen, dass der 8-Kanal-Fehlerort bei Verwendung von MCRT-Tools die Spulenseite ist, sollten wir den 8-Kanal besser an einer anderen Stelle überprüfen.
