GE Mega Switch MRI für SV 1.5T Installation, Test und Kundendienst

Sehr geehrter Kunde, beim Erhalt dieses ProduktsGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  Bitte beachten Sie die Zeichnungen für den korrekten Anschluss.

Als zentrales Signalverteilungs- und Steuermodul zeichnet sich Mega Switch durch Multi-Port-Integration, Signalverarbeitung mit hoher Bandbreite und modulares Design aus. Es unterstützt den Parallelbetrieb von Port A/B-Doppelspulenkanälen und ermöglicht Funktionen wie MC-Bias-Anpassung, MUX-Signalumschaltung und HF-Signalübertragung. Der Systemstatus wird in Echtzeit durch LED-Anzeigen und SRI-Kommunikation überwacht.

Die Mega Switch-Schnittstellen sind in vier Funktionsgruppen kategorisiert:

1.Coil-Port-Schnittstellen

2.Port A (J18, J21): Sendet MC-Vorspannung, Vorverstärkerleistung und MUX-Steuersignale an die Spule; empfängt Spulen-ID, TX-Aktivierungssignal und 8-Kanal-HF-Signal.

Port B (J17, J22): Führt die gleichen Funktionen wie Port A für die Spule 1° von Port B aus.

3.Externe Modulschnittstellen

4.DM-Lite-Interaktion (J11, J5): Ruft MC-Bias, Steuersignale und AUX-Strom ab

1. Netzteil (J102-1, J102-2): Bezieht Gleichstrom von der Reglerbox

5.RRX-Kommunikationsschnittstellen

6.Signalübertragung (J1): Sendet 8-Kanal-16-MHz-HF-Signale an RRX

Steuersignale (J2, J107): Empfängt R1-Steuer- und R1-Strobe-Signale von RRX

Stromversorgung und Steuerung (J108): Überträgt Stromversorgung, TNS-Steuerung und Taktsignale an RRX

7.Statusüberwachung und Kommunikationsschnittstellen

8.LED-Anzeige (J15): Wird an die Spulen-ID-LED-Anzeigen im LPCA angeschlossen

SRI-Kommunikation (J20): Ermöglicht den Datenaustausch mit externen SRI-Signaleingängen (J100, J103-J106): Empfangen Sie HF-Signale vom Body Preamp, Loopback-Signale vom Exciter, Rauschsignale von der TNS-Antenne, LO-Signale und 80-MHz-Takt vom Exciter

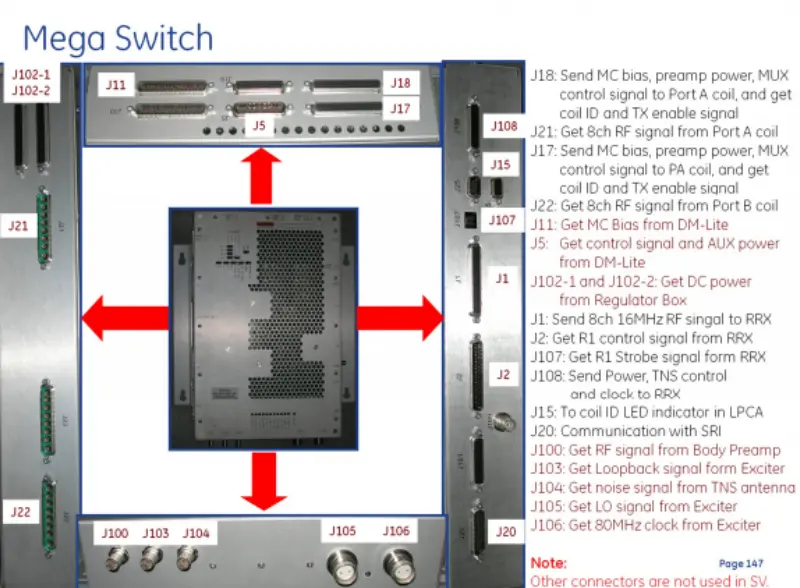

J18: MC-Vorspannung, Vorverstärkerleistung und MUX-Steuersignal an die Spule von Port A senden und Spulen-ID und TX-Aktivierungssignal erhalten.

J21: Erhalten Sie ein 8-Kanal-HF-Signal von der Spule von Port A.

J17: MC-Vorspannung, Vorverstärkerleistung und MUX-Steuersignal an die Spule von Port B senden und Spulen-ID und TX-Aktivierungssignal erhalten.

J22: Erhalten Sie ein 8-Kanal-HF-Signal von der Spule von Port B.

J11: Holen Sie sich MC Bias von DM - Lite.

J5: Erhalten Sie Steuersignal und AUX-Strom von DM - Lite.

J102 – 1 und J102 – 2: Erhalten Sie Gleichstrom von der Reglerbox.

J1: 8-Kanal-16-MHz-HF-Signal an RRX senden.

J2: Holen Sie sich das R1-Steuersignal von RRX.

J107: Erhalten Sie das R1-Strobe-Signal von RRX.

J108: Strom, TNS-Steuerung und Takt an RRX senden.

J15: Zur Spulen-ID-LED-Anzeige im LPCA.

J20: Kommunikation mit SRI.

J100: HF-Signal vom Body Preamp empfangen.

J103: Loopback-Signal vom Exciter abrufen.

J104: Rauschsignal von der TNS-Antenne empfangen.

J105: LO-Signal vom Exciter abrufen. J106: 80-MHz-Takt vom Exciter abrufen.

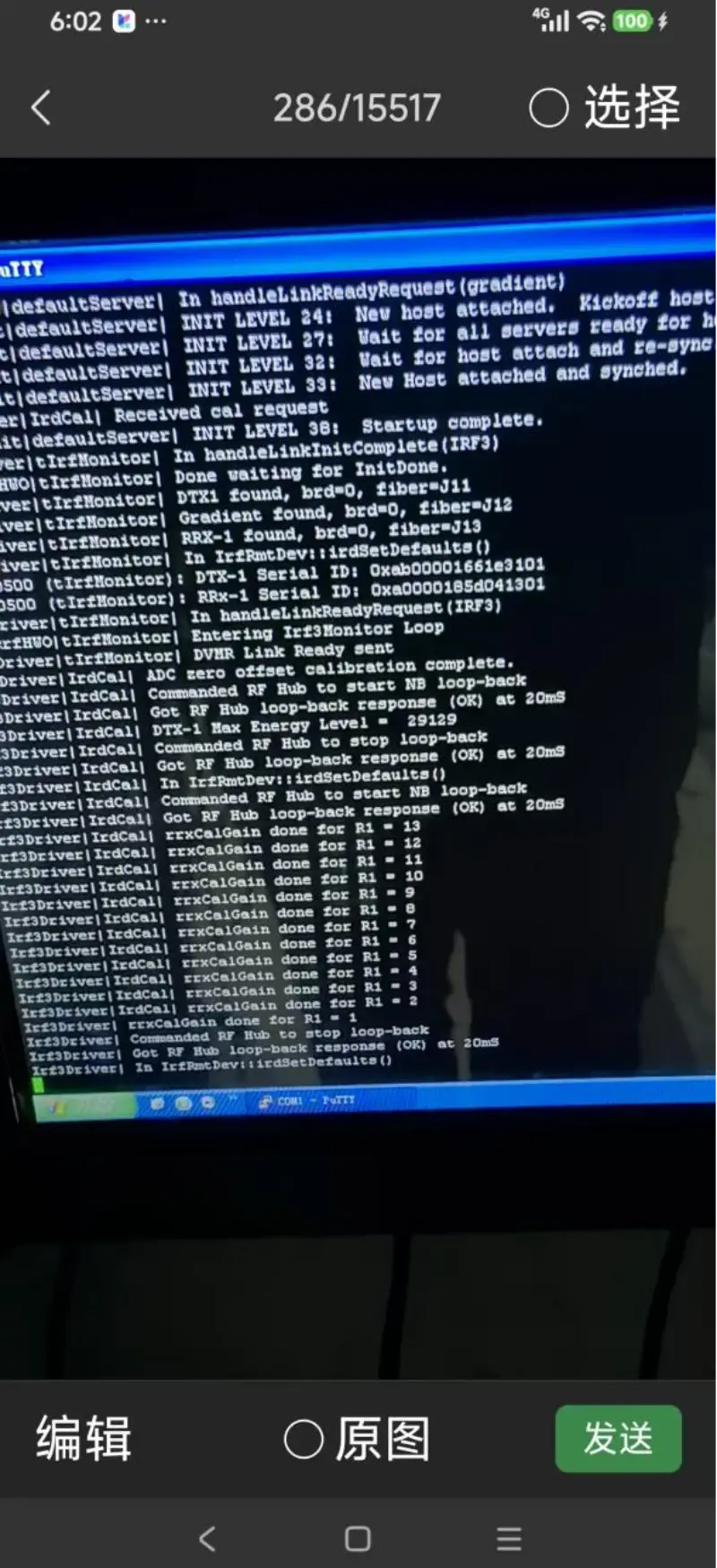

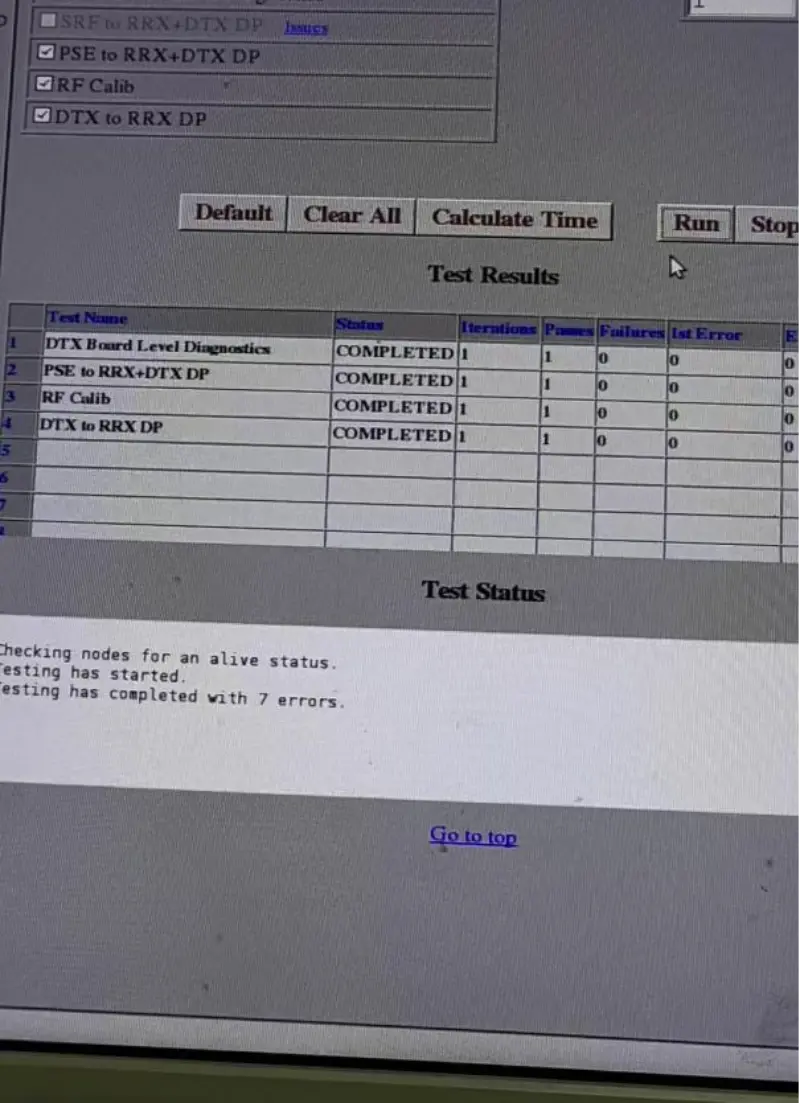

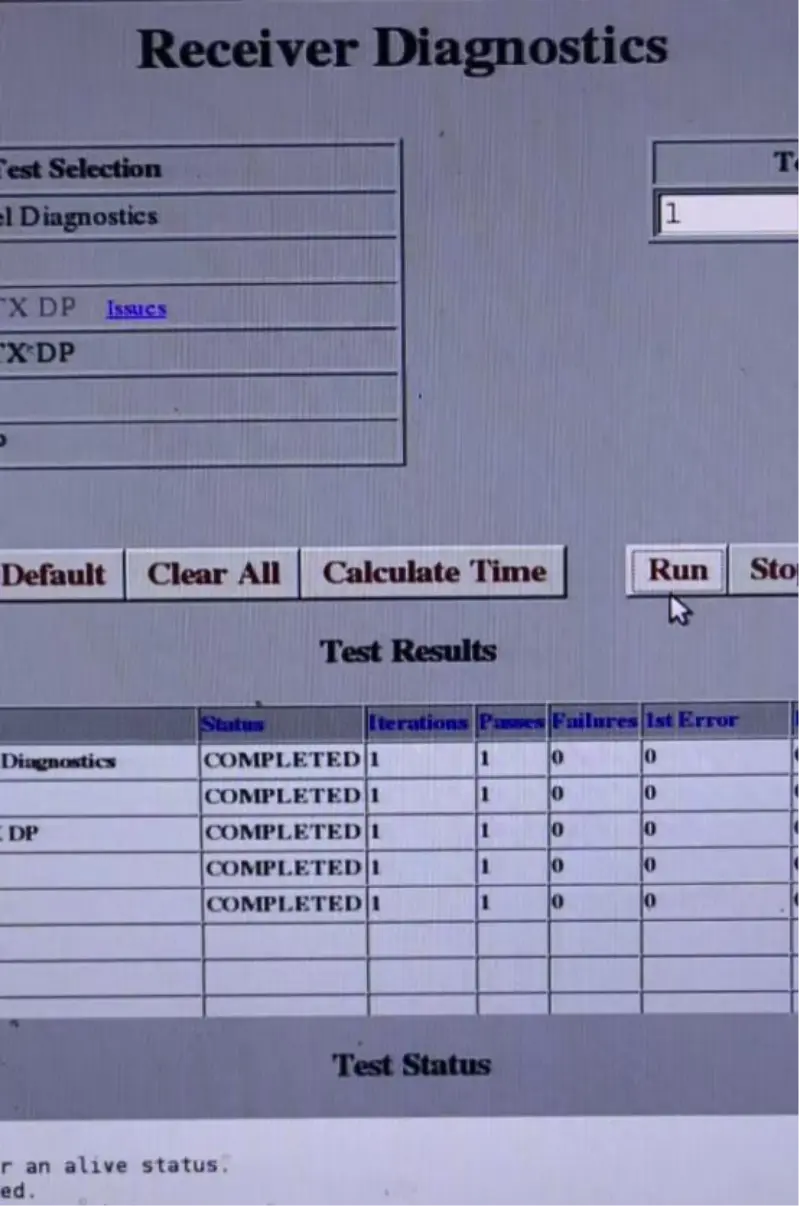

Wir bieten Servicetests auf Werksebene an und stellen sicher, dass jede Maschine vor dem Versand einer strengen 99,9-prozentigen Prüfung unterzogen wird. Dabei folgen wir den GE-Werkstestverfahren, einschließlich Signalübertragungsleistungstests, Signalempfangsleistungstests, Diagnosen auf Platinenebene, HF-Leistungstests und Kommunikationsverbindungstests. Kurz gesagt, es wird alles getan, um die Kundenzufriedenheit sicherzustellen und einen qualitativ hochwertigen Service zu bieten.
